Engenharia Inversa – Scanner 3D

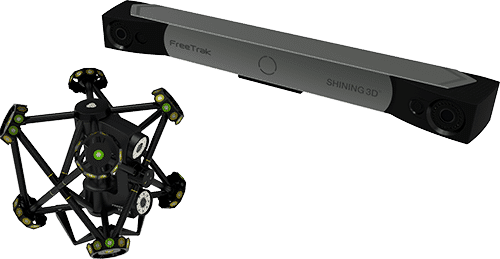

FreeScan Trak – Sistema de Metrologia

Com base na mais recente tecnologia o rastreador óptico é capaz de capturar a posição espacial da estrutura do scanner em tempo real, oferecendo uma solução de medição 3D portátil, eficiente e confiável. O sistema ajuda o operador a se livrar do processo demorado da colocação e retirada de marcadores. O sistema que simplifica a obtenção de dados 3D de objetos de tamanho médio a grande com a precisão necessária para metrologia.

DOWNLOAD
BROCHURAS

SOLICITAR
CONTACTO

DOWNLOAD
BROCHURAS

SOLICITAR
CONTACTO

Referência dinâmica

Os marcadores são usados ​​para criar um sistema de estrutura de referência. O rastreador ou a peça pode ser movida livremente durante a medição, permitindo que os utilizadores digitalizem em ambientes instáveis.

Medições de metrologia

A precisão é de até 0,03 mm e a resolução pode ser de até 0,05 mm. O sistema possui alta repetibilidade.

Tecnologia sem fio

Não há cabos físicos entre o rastreador e o scanner. Use uma tecnologia sem fio precisa entre os dois terminais para configurar o sistema de medição de digitalização 3D.

O Scanner

Modo de trabalho independente.

O scanner retém a fonte de luz e pode ser usado como um scanner independente para realizar alguns trabalhos de digitalização.

Solução leve e totalmente sem fios.

FreeScan Trak
Precisão de Disparo 0.030 mm
Precisão de Volume 15m³, 0,1mm
Resolução 0.050mm
Taxa de medição 480.000 medições/s
Faixa de tamanho da peça (recomendado) 0,2–6m
Tipo de conexão Suporte conexão sem fio e com fio
Peso  7.2kg
Dimenções 1079mm x 237mm x 110mm
Fonte de luz FreeTrak LED infravermelho
Distância FreeTrak-Stand-off 3000mm
Profundidade de campo do FreeTrak 2000mm
Área de digitalização FreeTrak 3000mm x 2500mm
Padrão de conexão IEEE802.11n / ac, IEEE802.3ab
Formatos de saída .Stl .asc
Faixa de temperatura operacional 5 – 40° C
Faixa de umidade operacional (sem condensação) 10-90%
Peso Trak do FreeScan 1.2kg (scanner) + 900g (airmaster)
Dimensão de Trak do FreeScan 210mm * 210mm * 215mm
Fonte FreeScan Trak-Light LED Vermelho e 7 cruzes a laser + 1 linha extra
Classe FreeScan Trak-Laser Classe 2
Distância FreeScan Trak-Stand-off 300mm
Profundidade de campo do FreeScan Trak 250mm
Área de digitalização do FreeScan Trak 275mm * 250mm
